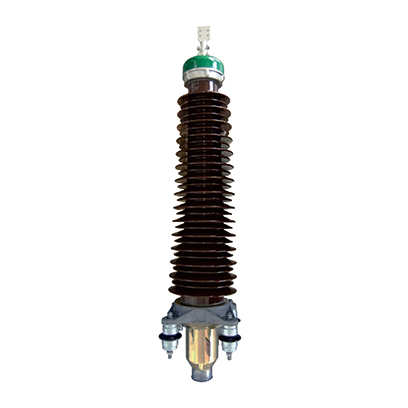

直流瓷套式户外终端

应用领域：

主要应用于柔性高压直流输电领域，，，，，，，由于其无邪多变的运行功率规模、运行的自力性、功率偏向控制的简朴性以及优越的输电性能而获得普遍的关注。。。。。。

下载手册

1、本终端外绝缘接纳瓷套绝缘管材质，，，，，，，适用于沿海及高腌臜地区运行。。。。。。本终端绝缘水平、载流量、运行温度等性能完全知足与其配合电缆的要求。。。。。。
2、终端应力锥接纳入口EPDM橡胶高压注橡成型，，，，，，，由弹簧锥托顶紧，，，，，，，且接纳应力锥罩结构将应力锥与绝缘填充剂隔离，，，，，，，战胜了应力锥由于质料老化带来的弹性松懈、应力锥与电缆外半导层接触不良等弊病，，，，，，，以确保终端恒久清静稳固运行。。。。。。
3、瓷套接纳高强度高压电瓷制成，，，，，，，具有优异的耐天气型、抗漏痕、电蚀能力和憎水性能。。。。。。
4、终端接纳多层密封结构，，，，，，，以避免终端在运行历程中泛起渗水、漏油等征象。。。。。。
5、终端套管接纳巨细伞裙结构，，，，，，，具有优异的防污闪特征。。。。。。

1、VSC负荷循环试验：负荷循环包括加热周期和冷却周期；；；；；8个小时加热，，，，，，，16个小时自然冷却，，，，，，，为一个周期。。。。。。在加热周期的最后两个小时，，，，，，，维持导体温度在70℃。。。。。。加热时代时间直流电压UT，，，，，，，从负极性最先。。。。。。其中一次反转与24小时负荷循环中负载电流阻止时间一致。。。。。。各一连施加12个循环。。。。。。
2、VSC叠加攻击电压试验（试验在热条件下举行）：
2.1直流叠加操作攻击电压试验：
预加热和施加正极性U0电压，，，，，，，至少10h；；；；；正极性U0下，，，，，，，叠加正极性操作攻击电压Up2,S,一连10次；；；；；正极性U0下，，，，，，，叠加正极性操作攻击电压-Up2,O,一连10次；；；；；
预加热和施加负极性U0电压，，，，，，，至少10h；；；；；负极性-U0下，，，，，，，叠加正极性操作攻击电压-Up2,S,一连10次；；；；；负极性-U0下，，，，，，，叠加正极性操作攻击电压Up2,O,一连10次；；；；；
2.2直流叠加雷电攻击电压试验：
预加热和施加正极性U0电压，，，，，，，至少10h；；；；；叠加负极性雷电攻击电压-Up1,一连10次；；；；；
预加热和施加负极性-U0电压，，，，，，，至少10h；；；；；叠加正极性雷电攻击电压Up1,一连10次；；；；；
2.3随后直流电压试验
在室温下经受负极性电压-UT，，，，，，，2h。。。。。。
额定电压 ±150kV±320kV
VSC负荷循环试验UT277.5592
直流叠加操作攻击电压试验U0150320
Up2,S450700
Up2,O290700
直流叠加雷电攻击电压试验U0160320
Up1400480
直流电压试验UT277.5592

额定电压kV±150±320
手艺参数
切合标准 1、国家大电网聚会标准CIGRE 419 2.TICW7-2012 额定电压500kV及以下直流输电用挤包绝缘电力电缆试验规范
额定电流A不小于毗连电缆
短路电流 不小于毗连电缆
导体毗连 压接式
电场控制方法 几何法
绝缘填充剂 硅油
爬电距离mm>4495>7812
适用电缆截面接mm2240-1600400-2500
重量Kg2401000
适用电缆屏障/护套
运行情形
导体额定温度正常运行时℃9090
短路时℃250250
顺应的情形温度规模℃-40-60-40-60
使用地区海拔高度m30003000
终端允许的地动烈度度88
终端允许的毗连导线的水平拉力kN22
弯曲强度kN?m820
最大内压力MPa22


产品选型需提供电缆参数信息与手艺职员确认
